CKLED全彩大功率LED洗墻燈(36W)說明 |
|||
光源類型 |
單芯片大功率LED |
功率 |
36W |
LED品牌 |
OSRAM LUMILEDS |
LED數量 |
18粒 |
發光角度 |
11*42度 |
色溫 |
RGB全彩 |
環境溫度 |
-20度至+50度 |
工作電壓 |
DC24V |
ESD保護電壓 |
大于2000V |
IP等級 |
65 |
使用壽命 |
30000h以上 |
熱阻 |
小于6.6K/W |
全彩大功率LED洗墻燈技術說明
1. 燈具采用鋁合金拉伸,表面按背景顏色噴塑工藝,鋁合金壓鑄端蓋,良好散熱設計,確保LED任一焊腳與外界空氣距離小于4毫米。燈具發光面采用鋼化玻璃。采用不銹鋼支架,支架設計新穎,固定后不易改變角度。
2. 燈具材料厚度大于1.5毫米, 燈具寬度小于50毫米,高度小于45毫米(不含支架),勻采用不銹鋼螺絲。燈具顏色由需方指定。
3. 每條LED燈內布置大功率LED318顆(RGB各6顆),內置DMX512解碼模塊,每顆LED驅動電流大于500毫安,燈具采用鋁基PCB板,完全緊貼鋁合金外殼,以達良好的散熱要求,LED應由工廠提供技術文件,要求如下:
A. LED為單芯片貼片封裝。
B. LED應有良好的分并,以便將色差降到最小。LED抗靜電能力達2000V,采用11*42度透鏡。
C. LED工廠應提供非常詳盡的檢測報告。以證明其為量化生產的定型產品。
4.燈具采用外置24V開關電源,內置DMX512解碼模塊,良好防水處理,防護等級達IP65。

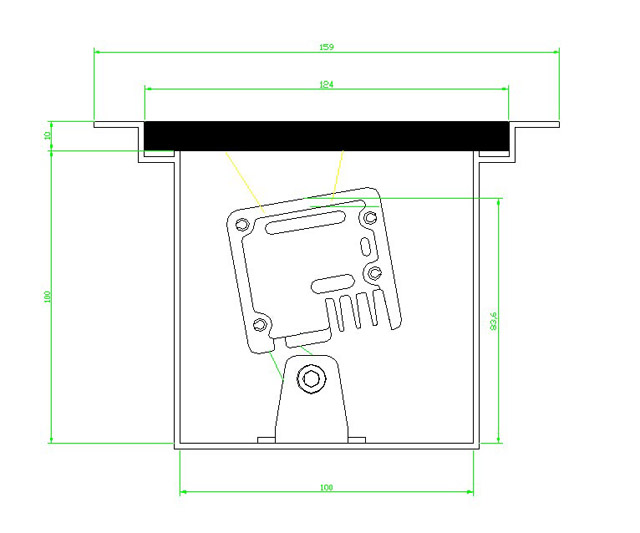

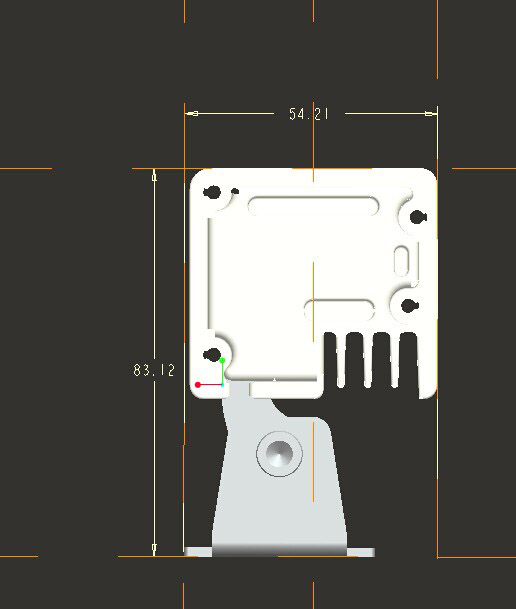

以上外形,只供參考,不做強制性要求,尺寸誤差要求為正負2%內。地埋燈鋼化玻璃厚10毫米。
